合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 低表面界面張力驅(qū)、滲一體化驅(qū)油劑的合成路線
> 東辛原油酸性活性組分油水界面張力、動態(tài)界面擴(kuò)張流變性質(zhì)研究(二)
> 氣體富集、雜質(zhì)對固-液界面納米氣泡接觸角的影響——結(jié)果與討論、結(jié)論
> 基于涂料樹脂表面張力分析漆膜縮孔產(chǎn)生原因
> 5種聚萜烯馬來酸酐聚乙二醇酯高分子表面活性劑表面張力、乳化性能等研究(一)
> 衣康酸型反應(yīng)性表面活性劑在新型皮革化學(xué)品中的應(yīng)用研究進(jìn)展
> 采空區(qū)CO2地層水系統(tǒng)的界面張力(IFT)影響規(guī)律
> 低張力氮?dú)馀菽w系的研制試驗(yàn)油井組概況
> 不同酸值、分子結(jié)構(gòu)對烷基苯磺酸鹽界面活性的影響(一)
> 乙醇胺與勝坨油田坨28區(qū)塊原油5類活性組分模擬油的動態(tài)界面張力(二)
推薦新聞Info
-
> 不同船用柴油機(jī)油基礎(chǔ)油界面性質(zhì)與分水性的關(guān)系
> 動態(tài)測量純凈水和硅油、純凈水和乙酸乙酯液體間界面張力
> 表面活性劑和聚合物、堿濃度對動態(tài)界面張力值影響
> 機(jī)械通氣對心室壁張力和肺泡表面張力的影響
> 脂肪醇醚琥珀酸酯鹽表面張力、接觸角及應(yīng)用性能——結(jié)果與討論、結(jié)論
> 脂肪醇醚琥珀酸酯鹽表面張力、接觸角及應(yīng)用性能——摘要、實(shí)驗(yàn)部分
> ?降低界面張力可水系鋅離子軟包電池(AZIBs)循環(huán)耐久性
> 溫度對陶瓷墨水的容重、表面張力、粘度參數(shù)的影響
> 數(shù)碼印花活性墨水品控鑒定從哪些方面著手?
> 一種綠色、高效、穩(wěn)定的鹽酸沙拉沙星制備方法及步驟、裝備
表面張力對龍泉青瓷梅子青釉熔體表面形狀、燒成制品外觀質(zhì)量的影響(一)
來源:《山東陶瓷》 瀏覽 97 次 發(fā)布時間:2025-07-28
摘要: 表面張力是熔體表面層由于質(zhì)點(diǎn)作用力不均衡而產(chǎn)生的使熔體表面收縮的力。本文對龍泉窯梅子青釉進(jìn)行了熔融實(shí)驗(yàn)、釉滴實(shí)驗(yàn)和燒成實(shí)驗(yàn),通過觀察實(shí)驗(yàn)過程中釉熔體的變化及對比燒成后制品的外觀質(zhì)量,闡述了表面張力對釉熔體表面形狀的影響、表面張力和重力相對大小對釉滴形狀的影響,以及表面張力對燒成制品外觀質(zhì)量的影響,并對表面張力的作用原理進(jìn)行了分析和研究。
陶瓷作品從原始的表面粗糙、凹凸不平的上釉泥坯,通過燒制,變成一件精美絕倫、表面平整、光滑亮麗的藝術(shù)品,期間表面張力起著至關(guān)重要的作用。陶瓷在燒制過程中,隨著溫度的升高,胎和釉逐漸出現(xiàn)液相并不斷增多,最終胎體燒結(jié),釉層熔融轉(zhuǎn)化為熔體。由于熔體的表面張力作用,使得組成熔體的質(zhì)點(diǎn)不斷的擴(kuò)散和移動,最終達(dá)到力和位移的平衡,從而使釉層表面得以平整光滑。
表面張力是熔體表面層由于質(zhì)點(diǎn)作用力不均衡而產(chǎn)生的沿表面作用于任一界線上的張力。與氣體接觸的熔體表面質(zhì)點(diǎn)因其配位數(shù)未得到滿足,處于不對稱的力場內(nèi)。質(zhì)點(diǎn)間作用力不平衡,比熔體內(nèi)部的質(zhì)點(diǎn)具有較高的能量,熔體表面將自動收縮以降低過剩能量。熔體表面的這種自動收縮的趨勢,相當(dāng)于在熔體表面水平方向上存在著使熔體表面收縮的力,即表面張力。
熔體的表面張力大小取決于化學(xué)組成、燒成溫度和燒成氣氛。在化學(xué)組成中,堿金屬對表面張力影響較大,熔體的表面張力隨堿金屬及堿土金屬半徑的增大而減少;熔體表面張力隨溫度的提高而降低;此外,窯內(nèi)氣氛對熔體表面張力也有影響,在還原氣氛下的表面張力比在氧化氣氛下大20%左右。
釉熔體的表面張力對釉的外觀質(zhì)量影響很大。表面張力使得釉熔體表面發(fā)生收縮,下面的新熔體就會浮向表面,利于釉中氣泡上浮排出,但表面張力過大會阻礙氣泡排除和熔體均化,在高溫時對坯的潤濕性不利,容易造成縮釉、滾釉缺陷。表面張力過小容易造成流釉,使釉面小氣泡破裂時形成難以彌補(bǔ)的針孔。當(dāng)釉的黏度也很小時,情況更嚴(yán)重。
本文通過龍泉青瓷梅子青釉的燒制實(shí)驗(yàn),觀察釉熔體的變化過程,并推斷其變化過程與表面張力的關(guān)系。
1 實(shí)驗(yàn)
1.1 坯釉組成
龍泉梅子青釉的釉料配方(質(zhì)量分?jǐn)?shù))為: 西源瓷土45%、黃壇瓷土20%、獅子籠紫金土3%、石灰石22%、石英10%。該釉配方原料取自龍泉本地瓷土,適用性廣、穩(wěn)定性好、燒成溫度范圍寬,其化學(xué)組成見表1。

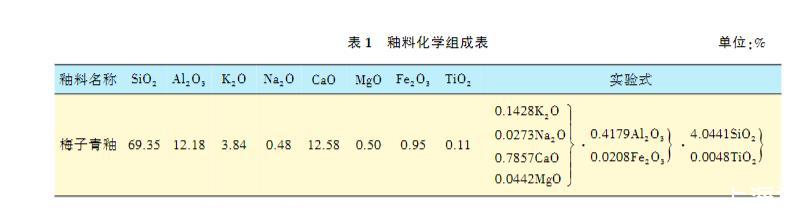

表1 釉料化學(xué)組成表 單位:%
1.2 釉料制作
將各配釉原料混合,得到預(yù)混物,將球石、預(yù)混物、水以質(zhì)量比2:1:0.6的比例進(jìn)行濕法球磨,研磨18~20h,然后過100~200目篩,制成釉漿。
1.3 熔融實(shí)驗(yàn)
把磨好的釉料制成2cm×2cm×3cm正四棱柱試樣,置于窯門洞口內(nèi),借助于高溫顯微鏡可連續(xù)觀察其在加熱過程中的全部變化。本次實(shí)驗(yàn)采用還原氣氛進(jìn)行燒制,實(shí)驗(yàn)最高燒成溫度為1270℃,氧化和還原氣氛轉(zhuǎn)換溫度為980℃,圖1為燒成曲線圖。

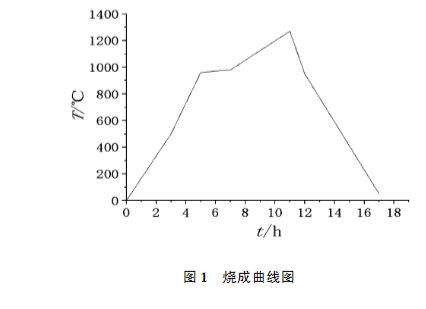

圖1 燒成曲線圖
1.4 釉滴實(shí)驗(yàn)
把磨好的釉料制成一系列球體,直徑分別為32、16、8、4、2、1、0.5mm,置于龍泉白泥制成的薄板上。入窯按圖1燒成制度進(jìn)行燒制,觀察燒成后各釉滴的形狀和尺寸以及釉滴與薄板之間的潤濕角大小。
1.5 燒成試驗(yàn)
本實(shí)驗(yàn)胎體選用龍泉本地的朱砂泥制作的小圓杯,朱砂胎配以梅子青釉能夠達(dá)到紫口鐵足和朱砂底的效果。首先采用浸釉法上底釉,然后在底釉的基礎(chǔ)上進(jìn)行噴釉,確保釉層厚度達(dá)到1~2mm,施釉完成后刮洗干凈素坯的底足。把上好釉的小杯置于窯門洞口內(nèi),便于觀察胎釉在加熱過程中的變化。按圖1燒成制度進(jìn)行燒制,分別進(jìn)行氧化氣氛燒制和還原氣氛燒制,燒成溫度由熔融試驗(yàn)得到的結(jié)果確定。觀察燒成制品的外觀形狀及氣泡分布情況。
2 實(shí)驗(yàn)結(jié)果
2.1 表面張力對釉熔體表面形狀的影響
通過對釉料熔融實(shí)驗(yàn)的觀察可以看到,隨著溫度升高,低共融物產(chǎn)生,試樣出現(xiàn)液相,逐漸變?yōu)槿垠w。四棱柱試樣最先變形的部位為頂部角點(diǎn)。由于角點(diǎn)是四棱柱曲率最大的部位(7/8的表面與空氣接觸),表面張力最大,表面能高,由表面張力產(chǎn)生的指向熔體內(nèi)部的附加壓力也最大,因此角點(diǎn)最先熔融變圓,此時試樣所處的溫度(1180℃),稱為釉的始熔溫度,釉層開始封閉,如圖2b所示。隨著溫度繼續(xù)升高,四棱柱的棱邊也開始熔融變圓,棱邊也是曲率較大的部位(3/4的表面與空氣接觸)。最后,四棱體的各個平面開始熔融變圓(1/2的表面與空氣接觸),整個試樣由于表面張力的作用變?yōu)榘肭驙睿藭r的溫度(1260℃)稱為全熔溫度,如圖2c所示,形成平整、光滑的釉面。釉層雖然處于黏性流動狀態(tài),但黏度較大不至于流淌,因此接近于釉的成熟溫度。溫度繼續(xù)升高,試樣流散開來,高度降至原有高度的1/3時的溫度(1300℃)稱為流動溫度,見圖2d。此時由于溫度升高,熔體表面張力減小,同時釉熔體黏度降低,受重力作用熔體會產(chǎn)生自然流淌,熔體表面由球面變?yōu)闄E球面。

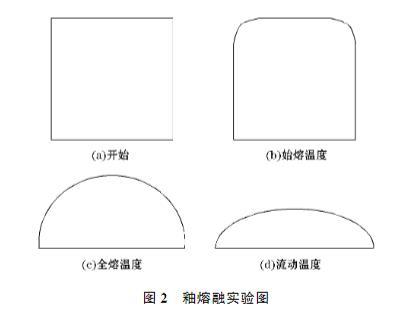

圖2 釉熔融實(shí)驗(yàn)圖
