摘要：為避免APEO(烷基酚聚氧乙烯醚類化合物)難以降解和磷酸鹽富營養化帶來的環境問題,以及選用環保型表面活性劑AEO系列產品在實際應用時帶來的低效化缺點。選用環保強效化表面活性劑復配環保型輔料研制了一種無磷環保強效型金屬除油劑。用泥油靜置法及流動除油法研究了多款環保型表面活性劑除油量及快速除油效果。結果表明:5%Suractent210S、2.5%Suractent8096S+2.5%Suractent228S、5%Suractent230S、5%Suractent229S,3min內均能將陶瓷試片及不銹鋼試片上的油脂泥漿除去。該除油劑的除油效果優于市售堿性除油劑,而且環境友好。

前言

表面除油是金屬制品表面處理工程中的重要環節,由于除油不徹底而導致金屬制品質量不良的比例一般占50%以上。

目前常用的除油劑多由堿、助洗劑和表面活性劑組成。助洗劑為磷酸鹽/聚磷酸鹽;表面活性劑多采用APEO(烷基酚聚氧乙烯醚類化合物,包括壬基酚聚氧乙烯醚,辛基酚聚氧乙烯醚,十二烷基酚聚氧乙烯醚和二壬基酚聚氧乙烯醚)和其他含氮含苯環化合物。這類除油劑雖然成本低、效果好,但存在嚴重的環境問題:含磷、含氮、含苯環化合物不易生物降解,會在環境中累積造成水體富營化;APEO毒性大、生物降解性差,還是環境激素,具有類似雌性激素作用,正逐漸被限制或禁用。因此,開發環境友好型可生物降解的高效金屬脫脂劑成了當前的研究熱點。可降解型非離子特種表面活性劑Suractent系列,易降解,對皮膚的刺激性低,具有優良的乳化、滲透、潤濕和分散性能,是一種環境友好型高效表面活性劑,可替代APEO等表面活性劑使用。為此,本工作測試Suractent系列表面活性劑除油乳化為主,對比出最適宜應用于環保型除油劑的特種表面活性劑。

1試驗

1.1除油工藝

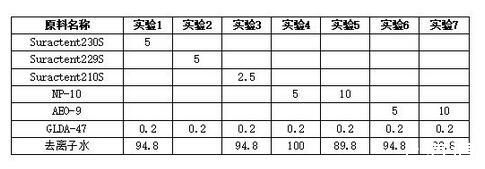

除油配方及參數:

1.2除油效果的測定

測試方法1:(1)取不銹鋼片試片,放于自配堿性除油劑(除油粉,為電鍍行業廣泛使用的強堿性除油劑)中60℃除油10min,取出,沖洗干凈,熱風吹干,冷卻;(2)在鋼片表面滴2滴機油,用玻璃棒均勻鋪開,靜置，懸放在沉穩的自制除油劑中除油,至試片表面的油脂脫附后,取出,沖洗干凈,至鋼片表面水膜均勻連續,說明油脂完全除去。記錄鋼片放入至油脂除凈的時間,平行測試3次,取平均值。

測試方法2:(1)取大面積陶瓷試片,放于自配堿性除油劑(除油粉,為電鍍行業廣泛使用的強堿性除油劑)中60℃除油10min,取出,沖洗干凈,熱風吹干,冷卻;(2)在陶瓷試片表面涂加油泥污漬,用玻璃棒均勻鋪開,靜置24H，將陶瓷試片45度斜放于平整實驗臺面,選取陶瓷片污漬最高點，使用膠頭滴管向陶瓷試片表面滴加試液,靜置3分鐘，采用均勻水壓噴頭噴灑清潔水流，觀察陶瓷面潔后潔凈程度，觀察潔面水膜是否均勻連續及泥污是否清除。平行測試3次,取感觀均值。

2結果與討論

2.1清潔效果

通過實驗1我們發現：在浸泡清洗中各組分均能達到較好的清潔效果，但各組分最終清潔時間有差異，具體數據如下表

結合上表，我們可以看出多組實驗后特種表活產品在清潔速度上要明顯優于市售常規產品。

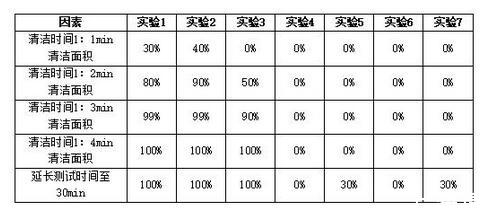

實驗2結果：特種表活體系在清潔速度及清潔力上能明顯對比出與普通非離子表面活性劑處理效率的區別，具體數據如下表

2.2結果討論

結合實驗1、實驗2的實驗可以明顯看出特種表活在除重油垢時的效果可以達到一個較普通常規表面活性劑更優異的效果，尤其是在常溫、常壓、低濃度清洗時，作用尤為明顯。在金屬清潔劑、金屬表面處理劑的實際應用中上述的多種特種表活可以直接應用于替代常規的NP類、AEO類表面活性劑，進行使用。
