水驅油藏采收率一般只有25-40%，大量探明的石油資源得不到有效開采和利用，化學法采油是重要的提高采收率手段，可在水驅基礎上提高15-25%。部分水解聚丙烯酰胺和表面活性劑是化學法采油中用到的主要化學品，聚合物的作用是增加水相粘度，擴大波及體積，表面活性劑的作用是降低油水界面張力，提高驅油效率，兩者通過協同作用實現提高采收率的目的。但是兩者在油層中吸附、水動力滯留等方面的差異導致運移速度不同，從而產生色譜分離，協同作用受到損失，影響驅油效果。將聚合物和表面活性劑合成到同一個分子上可以解決上述問題。

為了解決上述問題，提供了一種兩性聚合物，該聚合物可以克服現有技術中聚合物/表面活性劑二元體系的色譜分離效應，提高石油采收率；大幅度降低油水界面張力，增加水相粘度；水溶性好，耐溫抗鹽性能好；還可以作為污水處理中絮凝劑應用。

步驟一、稱取丙烯酰胺、丙烯酸、2-丙烯酰胺基-2-甲基丙磺酸鈉、烷基二烯丙基羥丙磺基甜菜堿，加入去離子水溶解，堿溶液調節pH至7-10；

步驟二、在40-80℃下通氮氣8-12min，加入引發劑，反應2-5h，獲得產物；

步驟三、將產物用無水乙醇洗滌、粉碎、烘干，獲得兩性聚合物。

可選的，步驟一中，所述丙烯酰胺的質量百分數為60-80%、丙烯酸的質量百分數為18-38%、2-丙烯酰胺基-2-甲基丙磺酸鈉的質量百分數為2-10%、烷基二烯丙基羥丙磺基甜菜堿的質量百分數為0.3-1.0%；優選的，為6.5-7.5：1.5-3.5：0.6-0.8：0.4-0.8。

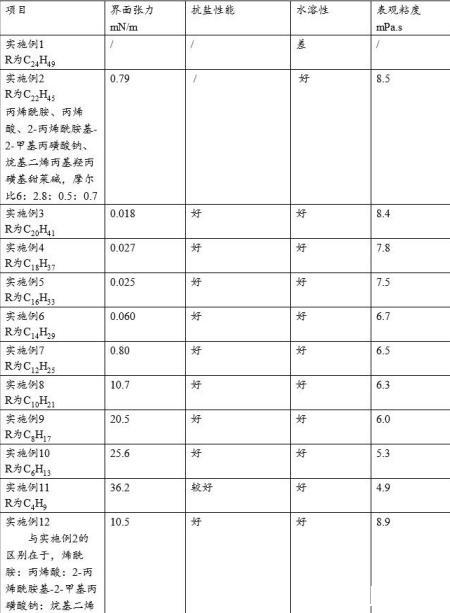

不同聚合物由于石油采集中，分別檢測其界面張力、溶解性能及抗鹽性；具體檢測方法如下：

水溶性：用目標區塊注入水配制0.15%的聚合物溶液，在40℃、700rpm條件下攪拌，觀察并記錄完全溶解的時間，若2小時內溶液均勻、無魚眼，則判定為溶解性好，否則溶解性差。

界面張力：用1%的NaCl溶液配制0.15%的聚合物溶液100 g，按照SY/T 5370—1999測定方法，在70℃下用旋轉滴界面張力儀測定界面張力。

抗鹽能力：配制含NaCl 1%、Ca2+

100mg/L的溶液，用此水配制0.15%聚合物溶液100g，測量其界面張力，若界面張力與未加Ca2+

的注入水配制溶液的界面張力保持在同一數量級，則判定抗鹽能力好，否則判定為抗鹽能力差。

表觀粘度：用1%的NaCl溶液配制0.15%的聚合物溶液，在70℃下用DV-III型旋轉粘度計、0#轉子測定表觀粘度。
